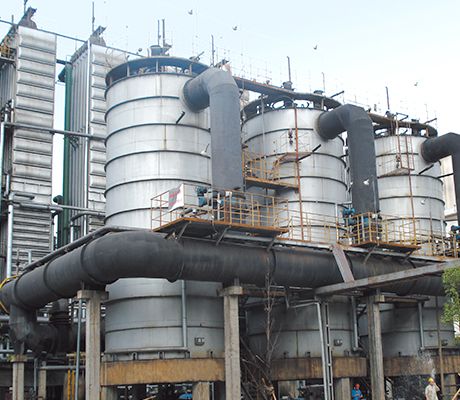

辽宁鞍钢DN5200型电捕焦油器

产品特点 :

电捕焦油器均由壳体、沉淀极、上下吊架、气体分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成，其主要区别于沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。 ▌ 工作原理电

立即咨询

产品详情

电捕焦油器均由壳体、沉淀极、上下吊架、气体分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成，其主要区别于沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。

▌工作原理

电捕焦油器的主体工作部分由电晕极与沉淀极组成。作负极的金属丝电晕极与作正极的金属板沉淀极之间施加额定直流高电压，由于负电荷离大在电场中运动速度比正电荷离子快，而且负电晕极击穿电压比正电晕极高，当煤气由设备底部进入，通过气体分布器流入电场空间时，气体分子在电场作用下产生电离。煤气中携带的焦油微粒绝大部分带上负电荷且沿电力线方向吸附于沉淀极的表面，放出电荷而成为中性的油粒，油雾粒子在极板表面不断凝聚，颗粒增大，最后成为油滴重力沿沉淀极表面流淌至设备底部，经排污口排出。另外，在电晕极附近带上正电荷的那些焦油微粒则被电晕极导线吸附，沿导线表面流下，也汇聚于设备底部，净化后的煤气从设备顶部流出。

▌规格参数

JT-JDB-I蜂窝式电捕焦油器规格参数

规格型号	处理气量m3/h	截面积m2	电场容积m3	直径m	高度m	工作温度℃	工作压力Kpa	工作效率%	配用电源A/KV	运输方式
JT-JDB19-I	4200-5400	19	1.48	1.80	11.2	20-80	＜50	≥98	0.1/72	整体运输
JT-JDB24-I	5400-6800	24	1.87	2.10	11.2	20-80	＜50	≥98	0.15/72	整体运输
JT-JDB30-I	6800-8400	30	2.34	2.25	11.4	20-80	＜50	≥98	0.15/72	整体运输
JT-JDB37-I	8500-10500	37	2.88	2.40	11.6	20-80	＜50	≥98	0.2/72	整体运输
JT-JDB48-I	10500-13500	48	3.74	2.70	11.8	20-80	＜50	≥98	0.2/72	整体运输
JT-JDB61-I	13500-17000	61	4.75	3.00	12.0	20-80	＜50	≥98	0.3/72	整体运输
JT-JDB76-I	17000-21500	76	5.92	3.35	12.2	20-80	＜50	≥98	0.3/72	整体运输
JT-JDB90-I	20000-25000	90	7.00	3.65	12.4	20-80	＜50	≥98	0.4/72	整体运输
JT-JDB102-I	24000-28500	102	7.95	4.00	12.6	20-80	＜50	≥98	0.4/72	整体运输
JT-JDB114-I	27000-32000	114	8.88	4.20	12.8	20-80	＜50	≥98	0.5/72	整体运输
JT-JDB126-I	300000-35500	126	9.82	4.25	12.8	20-80	＜50	≥98	0.6/72	整体运输
JT-JDB144-I	34000-40000	144	11.2	4.80	13.2	20-80	＜50	≥98	0.6/72	整体运输
JT-JDB160-I	38000-45000	160	12.5	4.90	13.2	20-80	＜50	≥98	0.8/72	现场拼装
JT-JDB196-I	46000-55000	196	15.3	5.35	13.4	20-80	＜50	≥98	0.8/72	现场拼装
JT-JDB220-I	53000-62000	220	17.1	5.70	13.6	20-80	＜50	≥98	0.1/72	现场拼装
JT-JDB248-I	60000-70000	248	19.3	5.90	13.6	20-80	＜50	≥98	1.2/72	现场拼装
JT-JDB268-I	70000-80000	268	20.9	6.10	14.0	20-80	＜50	≥98	1.5/72	现场拼装

注：本系列沉淀电极蜂窝管公称直径300mm。

JT-JDB-Ⅱ蜂窝式电捕焦油器规格参数

规格型号	处理气量m3/h	截面积m2	电场容积m3	直径m	高度m	工作温度℃	工作压力Kpa	工作效率%	配用电源A/KV	运输方式
JT-JDB13-Ⅱ	1500-2500	13	0.80	1.40	9.5	20-80	＜50	≥98	0.05/60	整体运输
JT-JDB19-Ⅱ	3000-3800	19	1.10	1.55	10.8	20-80	＜50	≥98	0.1/60	整体运输
JT-JDB24-Ⅱ	3800-4600	24	1.30	1.80	11.2	20-80	＜50	≥98	0.15/60	整体运输
JT-JDB30-Ⅱ	4600-5800	30	1.62	2.00	11.4	20-80	＜50	≥98	0.15/60	整体运输
JT-JDB37-Ⅱ	5800-7200	37	2.00	2.10	11.6	20-80	＜50	≥98	0.15/60	整体运输
JT-JDB48-Ⅱ	7500-9400	48	2.60	2.30	11.8	20-80	＜50	≥98	0.2/60	整体运输
JT-JDB61-Ⅱ	9500-12000	61	3.30	2.60	11.8	20-80	＜50	≥98	0.2/60	整体运输
JT-JDB76-Ⅱ	12000-15000	76	4.11	2.80	12.2	20-80	＜50	≥98	0.3/60	整体运输
JT-JDB90-Ⅱ	15000-19000	90	4.87	3.20	13.0	20-80	＜50	≥98	0.3/60	整体运输
JT-JDB102-Ⅱ	18000-22000	102	5.52	3.40	13.0	20-80	＜50	≥98	0.4/60	整体运输
JT-JDB114-Ⅱ	22000-26500	114	6.17	3.60	13.2	20-80	＜50	≥98	0.4/60	整体运输
JT-JDB126-Ⅱ	25000-30000	126	6.82	3.80	13.2	20-80	＜50	≥98	0.5/60	整体运输
JT-JDB144-Ⅱ	28000-34000	144	7.79	4.00	13.4	20-80	＜50	≥98	0.6/60	整体运输
JT-JDB160-Ⅱ	32000-38000	160	8.66	4.20	13.6	20-80	＜50	≥98	0.6/60	现场拼装
JT-JDB176-Ⅱ	35000-42000	176	9.65	4.40	13.6	20-80	＜50	≥98	0.6/60	现场拼装
JT-JDB196-Ⅱ	38000-46000	196	10.6	4.60	13.8	20-80	＜50	≥98	0.8/60	现场拼装
JT-JDB220-Ⅱ	43000-52000	220	11.9	4.80	14.0	20-80	＜50	≥98	1.0/60	现场拼装
JT-JDB248-Ⅱ	48000-58000	248	13.4	5.00	14.2	20-80	＜50	≥98	1.2/60	现场拼装
JT-JDB276-Ⅱ	54000-65000	276	14.9	5.20	14.2	20-80	＜50	≥98	1.2/60	现场拼装
JT-JDB300-Ⅱ	60000-70000	300	16.2	5.40	14.2	20-80	＜50	≥98	1.5/60	现场拼装
JT-JDB321-Ⅱ	65000-75000	321	17.5	5.60	14.2	20-80	＜50	≥98	1.5/60	现场拼装
JT-JDB348-Ⅱ	65000-80000	348	18.8	5.80	14.6	20-80	＜50	≥98	1.5/60	现场拼装
JT-JDB388-Ⅱ	80000-90000	388	21.0	6.00	15.0	20-80	＜50	≥98	1.5/65	现场拼装
JT-JDB400-Ⅱ	85000-10000	400	31.6	6.20	15.0	20-80	＜50	≥98	1.8/65	现场拼装

注：本系列沉淀电极蜂窝管公称直径250mm。

参数随设计变动，最终参数以图纸为准。
